CP-VENTIL SYSTÈMES

Made in Italy

Le système de fixation des dalles

SYSTÈME CP-VENTIL-CLIP

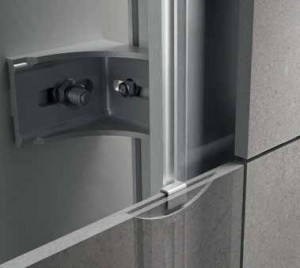

cp_ventil CP-VENTIL-CLIP est le système le plus simple et le plus économique qui soit pour réaliser des façades ventilées en céramique. Les dalles ne requièrent aucun façonnage et sont directement montées sur la structure portante au moyen d’agrafes de fixation en acier inox (clips), qui peuvent être peintes de la même couleur que les dalles pour en réduire l’impact visuel. La structure portante prévoit la seule utilisation de montants métalliques verticaux fixés au mur au moyen de chevilles chimiques ou mécaniques et de brides de fixation perforées qui permettent l’ajustement du système et la dilatation thermique des différents éléments. L’entraxe des montants verticaux dépend des dimensions des dalles, de leur disposition et des charges de référence prévues sur la façade.
Les dalles sont fixées à la structure à l’aide des clips, en intercalant des joints en néoprène pour éliminer les éventuelles vibrations. Chaque dalle peut être démontée simplement en « ouvrant » avec les pinces les clips supérieurs, qui maintiennent la dalle en place, puis en les refermant une fois la dalle repositionnée. Le système de fixation des dalles utilise des clips visibles, insérés par pression dans le corps du montant, ou une plaque à 4 agrafes rivetée sur la partie frontale du montant. Dans les deux cas, les joints entre les dalles sont de 8 mm, mais des clips simples existent qui, insérés et rivetés au corps du montant, permettent d’obtenir des joints de 4 mm entre les dalles.

SYSTÈME CP-VENTIL-KA
Le système CP-VENTIL-KA prévoit la fixation des dalles à la structure portante au moyen de trous tronconiques réalisés à l’arrière des dalles, dans lesquels sont insérées des chevilles mécaniques spéciales à expansion en acier inox (Keil). Les dalles sont déjà pourvues lors de leur fourniture de trous tronconiques, tandis que l’insertion et le serrage des chevilles Keil sont effectués en chantier, en intercalant une agrafe spéciale et un joint en néoprène entre la dalle et la cheville Keil. Le nombre de points de fixation de chaque dalle dépend des dimensions de la dalle et des charges de référence prévues sur la façade. Généralement, chaque dalle est fixée au moyen de 4 agrafes appliquées à l’arrière. La structure portante est composée de profilés et d’agrafes obtenus par extrusion d’un alliage d’aluminium, et sont conformes aux normes DIN 18516. Elle est fixée au support au moyen de dispositifs spécifiques permettant l’absorption de dilatations/retraits thermiques et de petits mouvements du support. La structure prévoit l’utilisation de montants verticaux à section en « T » fixés au mur au moyen d’agrafes en « L » et de chevilles adaptées au type de support. Sur les montants verticaux sont fixées deux profilés spéciales pour chaque rangée horizontale de dalles. La section des profilés horizontales est profilée pour accueillir, par un dispositif à encastrement anti-basculant, les 4 agrafes précédemment assemblées à l’arrière de la dalle. Chaque dalle est ensuite fixée aux profilés horizontales en serrant comme point fixe une seule des 4 agrafes, les autres restant libres de se déplacer sur les profilés horizontales pour permettre d’éventuels mouvements de la structure sans que les dalles céramiques ne subissent de sollicitations induites. Chaque dalle peut être démontée simplement, en soulevant juste assez la dalle supérieure pour créer un joint horizontal d’au moins 11 mm, permettant de soulever et de débloquer la dalle à démonter. Pour la remonter, il suffira de procéder à l’inverse.

SYSTÈME CP-VENTIL-SLOT
Le système CP-VENTIL-SLOT prévoit une fixation des dalles à la structure portante au moyen d’encoches spéciales en demi-lune (SLOT) réalisées le long des bords horizontaux des dalles, dans lesquelles sont insérées des agrafes mécaniques spéciales de fixation en acier inox. Les encoches SLOT peuvent être réalisées sur des dalles d’une épaisseur de 10,5 mm minimum. Les dalles sont déjà pourvues d’encoches SLOT lors de leur fourniture. L’insertion invisible des agrafes de fixation dans la gorge de l’encoche et leur ancrage à la structure portante sont effectués en chantier. Le nombre d’encoches SLOT de chaque dalle dépend des dimensions de la dalle et des charges de référence prévues sur la façade. Généralement, chaque dalle est fixée au moyen de 4 encoches SLOT. La structure portante prévoit uniquement des montants verticaux fixés au mur au moyen de chevilles mécaniques ou chimiques et d’agrafes perforées, qui permettent l’ajustement du système et la dilatation thermique des différents éléments. Habituellement, l’entraxe des montants verticaux est égal à la largeur de la dalle plus le joint de référence. La partie frontale des montants verticaux est profilée pour accueillir les agrafes de fixation par encastrement, par une simple pression avec les mains. Chaque dalle peut être démontée simplement en coupant à l’aide d’une disqueuse les agrafes de fixation supérieures, qui seront remplacées par de nouvelles agrafes après avoir posé la dalle précédemment retirée sur les agrafes inférieures.

SYSTÈME CP-VENTIL-GS
CP-VENTIL-GS est un système invisible innovant pour la réalisation de façades ventilées, ce système est unique et différent de tous les autres. Sa principale particularité réside dans la structure portante métallique qui est fixée mécaniquement directement au dos des dalles à l’aide de vis spéciales en acier qui sont insérées dans des trous prévus à cet effet.
L’assemblage dalles/structure, entièrement réalisé et contrôlé en usine, est ensuite rendu “élastique” en intercalant une couche de colle silicone entre toutes les parties métalliques et céramiques pour en absorber les éventuelles vibrations et dilatations. Les profils de la structure portante de chaque dalle sont déjà prévus pour l’insertion des brides de support qui sont fixées au mur avec un ou plusieurs points de fixation selon les valeurs de résistance souhaitées. Les crans sur les brides permettent, par un simple geste, d’effectuer l’alignement et d’obtenir la parfaite coplanarité de toutes les dalles, même en cas de murs non parfaitement plans. Chaque dalle est donc indépendante tout en restant liée aux autres de manière non rigide, grâce au mécanisme d’emboîtement réalisé sur les profils de la structure portante.

Télécharger le catalogue
