FAÇADES VENTILÉES

Made in Italy

Les meilleures performances thermiques et hygrométriques

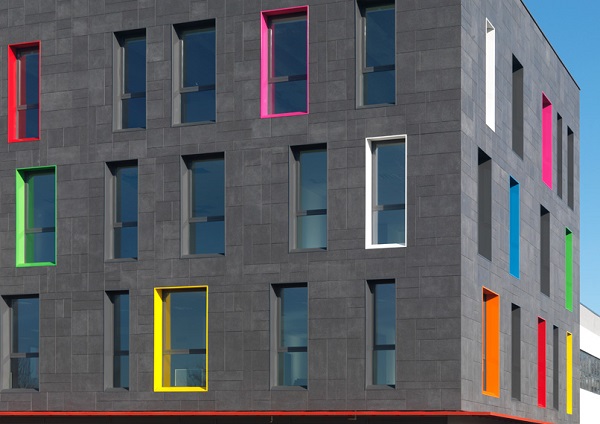

Les fonctionnalités et les avantages:
Le système de bardage de façade à paroi ventilée est la technologie de revêtement extérieur des bâtiments la plus efficace qui soit pour résoudre les problèmes de protection de l’humidité et des agents atmosphériques, de calorifugeage et d’insonorisation.
De l’avant-projet à la phase d’exécution, de la production directe des composants à la pose avec assistance sur chantier, Marazzi Engineering est en mesure de fournir des murs ventilés “clefs en main” ou de mettre à la disposition du client ses techniciens, son expérience et ses ressources pour résoudre avec lui toutes les questions liées à l’esthétique, à la technique ou à la fonctionnalité du projet.
Contrairement à d’autres solutions plus communément connues (couche isolante positionnée sur la façade interne des maçonneries ou lames d’air aménagées dans le système de maçonnerie), la façade ventilée assure les meilleures performances thermiques et hygrométriques sans interagir avec la vie à l’intérieur de l’édifice et sans en altérer les finitions internes.

La façade ventilée est une évolution des systèmes d’isolation extérieurs traditionnels dits “en manteau”, dont elle renforce les performances et élimine les inconvénients (dégradation du parement extérieur, faible capacité de laisser le mur respirer, manque d’aération de la couche isolante).
Si elle est appliquée de plus en plus souvent, à une époque où la sensibilité de tous à l’égard d’une utilisation efficace et responsable des sources d’énergie ne cesse d’augmenter, c’est qu’elle contribue à accroître les économies d’énergie et à améliorer le confort des logements. En effet, l’isolation extérieure continue rend la protection thermique de la façade homogène, éliminant les ponts de chaleur et par conséquent améliorant les performances énergétiques de la construction.
La nature multicouche de la structure dont se compose la façade ventilée active un processus continu de ventilation naturelle le long de la façade, en éliminant l’humidité en excès et en fournissant une contribution fondamentale à la réfrigération du bâtiment en été, et au contrôle de la dispersion thermique en l’hiver.
Un autre avantage de plus en plus apprécié dans le monde de l’architecture contemporaine, est la possibilité d’exploiter pleinement les capacités esthétiques potentielles de la dalle de bardage, ce qui permet de relever des défis conceptuels parfois très difficiles tout en laissant les architectes et les concepteurs jouir de la liberté de composition la plus totale.
Les caractéristiques de construction du système déterminent un haut degré de légèreté, dedurabilité et de réduction des coûts, qui font de la façade ventilée Marazzi Engineering une solution idéale pour la requalification des murs extérieurs d’anciennes constructions, en partie aussi grâce à la facilité d’entretien obtenue par la nature modulaire de l’ossature.

La façade ventilée Marazzi Engineering se compose de quatre couches fonctionnelles:

une couche isolante continue appliquée sur le mur extérieur
un mur à vide d’air
une ossature de soutien du revêtement extérieur
un revêtement e extérieur

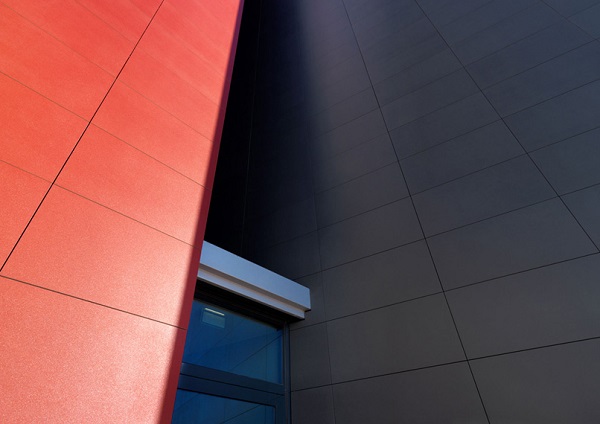

La structure et la technologie:
Du point de vue de la construction, la façade ventilée Marazzi Engineering comprend trois typologies de composantes :

Calorifugeage en matériau isolant et hydrofuge, posé derrière la maçonnerie
Ossature en aluminium, fixée par des étriers au bâtiment à barder et dont la conformation dépend du système d’ancrage
Revêtement extérieur, posé à joints ouverts

À ces composantes fondamentales viennent s’ajouter une grande quantité d’accessoires visant à satisfaire toutes les exigences esthétiques et conceptuelles.

CALORIFUGEAGE
Les panneaux isolants sont disposés sur la façade extérieure de la maçonnerie, de manière à former une épaisseur continue. Il s’agit d’éléments expressément développés pour les systèmes à façade ventilée constituées de matériaux ayant des caractéristiques et des natures différentes :

Laine minérale
Matériaux de polymères
Matériaux naturels

SYSTÈMES D’ANCRAGE SOUTENANT L’OSSATURE EN ALUMINIUM
Les systèmes d’ancrage que propose Marazzi Engineering sont de différents types :

Système à ancrage apparent (S.A.A.)
C’est le premier système proposé par Marazzi, et c’est encore aujourd’hui le plus simple et le plus économique. Les éléments du revêtement sont soutenus par des crochets visibles en acier inox. Le S.A.A. peut être utilisé sur des surfaces planes et verticales que sur des surfaces inclinées et curvilignes (polygonales). Les formats standard utilisables pour les dalles sont le 60×120 cm, le 60×60 cm et le 30×60 cm, pouvant tous être dressés, ainsi que d’autres formats obtenus en découpant les formats standard.

Système à ancrage non apparent (S.A.N.)
Ce système constitue un développement ultérieur de la façade ventilée. Il est indiqué quand la caractérisation esthétique d’un revêtement est si particulière qu’elle exige de minimiser les contraintes de type technique. La dalle est donc ancrée par le dos à l’ossature portante raccordée au mur extérieur de l’édifice par des étriers de fixation angulaires en aluminium. La grande simplicité du S.A.N. permet d’exécuter facilement tous les types de détail, y compris les angles et les intrados de portes et fenêtres. Les formats compatibles sont les mêmes que pour le S.A.A., c’est-à-dire le 60×120 cm, le 60×60 cm et le 30×60 cm toujours avec la possibilité de dressage et l’obtention de formats différents en découpant les formats standards.

Système Modul Panel.
Il s’agit d’une variante plus innovante et plus économique que le S.A.N. Le bardage est pré-assemblé en panneaux par l’application de profilés métalliques, fixés aux dalles par des chevilles expansibles spéciales. Le panneau ainsi assemblé est donc monté sur la même ossature que celle qui est prévue pour le S.A.N.. Par rapport à ce dernier, la solution du pré-assemblage de dalles en panneaux permet d’économiser sur l’utilisation de matériaux de raccordement, de composantes de l’ossature, sur le temps de travail et enfin sur le temps de pose. Le système Modul Panel est par conséquent un système expressément pensé pour les formats longs et étroits (30×120 cm, 30×90 cm), qui sont ainsi valorisés et mieux rentabilisés.

Système Key Panel.
Ce système s’inspire du même principe que celui qui s’applique au Modul Panel. Les dalles rectangulaires sont pré-assemblées verticalement en les appliquant au moyen de chevilles expansibles à des profilés horizontaux à joints ouverts, successivement ancrés à une ossature identique à celle du S.A.N.. Les mêmes considérations économiques sont valables pour le système Key Panel et pour le Modul Panel.

Système Sika Tack® Panel.
Le revêtement est fixé au moyen d’un adhésif en polyuréthane (colle pour bâtiment de dernière génération, très performante) à une ossature à montants verticaux du même type que celui qui est utilisé pour le S.A.A.. L’avantage majeur de ce système est l’élimination de toute fixation mécanique, ce qui explique qu’il est beaucoup plus économique. Il se distingue par un grand éclectisme et une parfaite compatibilité avec les matériaux utilises le plus souvent pour les parements extérieurs : grès cérame, fibrociment, aluminium, laminé.

Revêtement
Pour le revêtement de ses façades ventilées, Marazzi Engineering est en mesure d’utiliser une vaste gamme de matériaux:

Grès cérame et cristallisé
Marbres, granits et pierres naturelles
Cotto
Extrudé

Il y a quelques années encore, le format standard pour les dalles en grès des façades ventilées était le 60×60 cm, une dimension unique qui limitait la créativité des concepteurs puisque chaque fois qu’il leur était demandé d’employer des modules différents, il fallait avoir recours à des découpes antiéconomiques de matériau céramique. Grâce à l’utilisation de technologies de production de pointe, Marazzi Engineering peut aujourd’hui proposer au concepteur une variété considérable de formats allant du 30×60 cm au 30×120 cm jusqu’aux grands formats 60×120 cm, pour pouvoir réaliser des textures variées et par conséquent des solutions architectoniques sophistiquées, pour une flexibilité conceptuelle majeure.

Accessoires
Pour la réalisation des façades ventilées, Marazzi Engineering propose une vaste gamme d’accessoires et de dispositifs tels que les filets de sécurité, les profilés de fermeture des joints horizontaux en aluminium, les grilles microperforées qui intègrent et personnalisent les demandes des concepteurs.

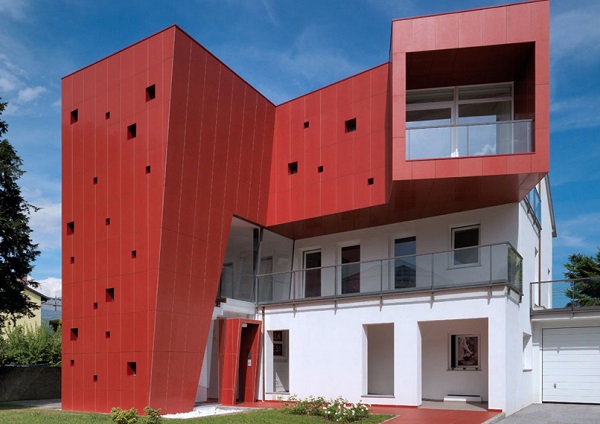

Le projet architectural:
La façade ventilée est un système de revêtement technologiquement complexe qui exige que le concepteur évalue, au préalable, certaines conditions requises fondamentales sur le plan esthétique, technique et économique. Grâce à ses vingt ans d’expérience en matière de façades ventilées, Marazzi Engineering possède les compétences pour soutenir le maître d’ouvrage tout au long des phases du projet :

Choix de la subdivision en modules, définis comme somme de la dimension de la dalle et de son jointoiement
Choix des matériaux et des couleurs du revêtement
Choix de l’épaisseur du “paquet fini” influencé à son tour par le choix du panneau isolant et par l’épaisseur du mur à vide d’air
Avant-projet d’un schéma structurel

Le système d’ancrage des dalles de façade est l’un des choix conceptuels les plus lourds de conséquences pour la réussite finale du projet architectonique. En effet, les deux alternatives possibles (ancrages apparents ou non apparents) influencent considérablement l’aspect esthétique de la façade, mais aussi sa faisabilité économique, puisqu’elles influencent aussi la modularité du dessin de façade. Pour simplifier, on peut dire que le système à ancrage apparent permet d’utiliser des joints alignés, tandis que le système à ancrage non apparent permet aussi la réalisation de joints décalés.

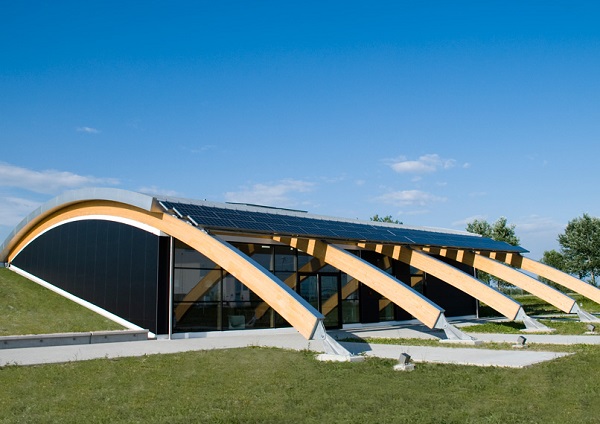

Les matériaux pour les façades ventilées:
Marazzi Engineering recherche sans cesse les meilleurs matériaux pour le revêtement de ses façades ventilées.
Du grès cérame aux marbres en passant par les granits et les pierres, le cotto et l’extrudé, Marazzi Engineering utilise des matériaux aux qualités techniques élevées et aux performances exceptionnelles.
Ces matériaux présentent non seulement une valeur ajoutée fonctionnelle, mais aussi d’incomparables qualités esthétiques, capables de donner à chaque façade ventilée une personnalité bien à elle. Il est en effet possible de réaliser, en exploitant pleinement la modularité du système d’ancrage, des combinaisons de formats et de couleurs que d’autres solutions architectoniques de façades ne peuvent offrir, comme celles de composer des marques/logos et des motifs décoratifs.

Parmi les différents matériaux, le grès cérame et le grès cristallisé haute technologie Marazzi représentent sans aucun doute les matériaux qui parviennent à combiner le plus efficacement des performances techniques élevées et durables, telles que:

la résistance à la flexion
la résistance à la compression
la résistance aux agents atmosphériques et chimiques
l’ingélivité
la résistance au feu
la légèreté

Tout cela en gardant des épaisseurs et des dimensions compatibles avec tous les systèmes d’ancrage Marazzi Engineering.

Le grès Marazzi permet aussi de donner une forte caractérisation esthétique grâce à la variété exceptionnelle de ses couleurs, de ses formats allant du 30×60 au 30×120 jusqu’aux plus grands formats tel le 60×120 cm, et ses finitions de surface, dont la surface brute, émaillée et polie. Les matériaux en grès cérame Marazzi permettent toute une gamme d’associations entre des lignes différentes. Pour des applications spéciales, il est toujours possible d’avoir recours à la découpe sur mesure.
